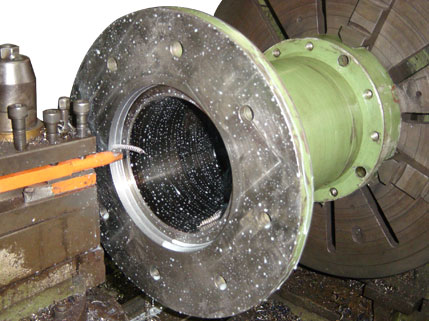

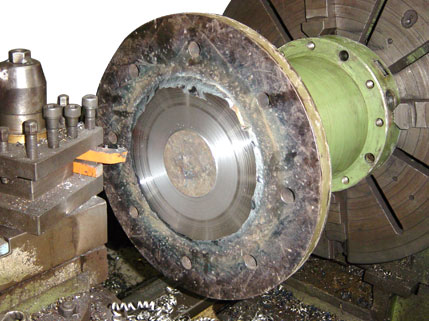

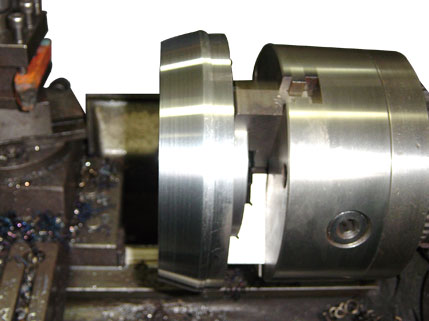

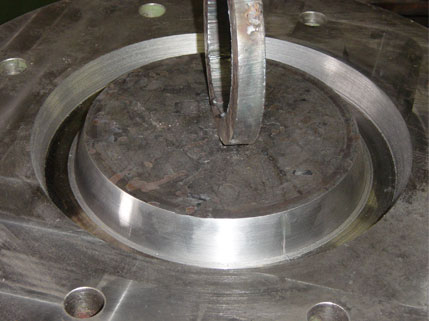

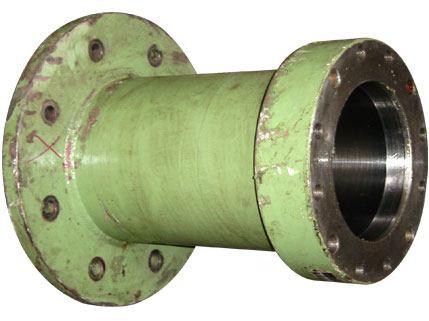

Esta é a camisa hidráulica duplo efeito que foi feito o serviço para eliminar a trinca na solda. Conforme a foto podemos verificar que a quantidade de solda na parte da flange é mínima, para que ela possa trabalhar com alta pressão. Não é possível fazer uma quantidade de solda adequada na parte exterior da camisa devido ao furo de alimentação do pistão que se encontra bem próximo à solda existente. Por isso, optamos em fazer a usinagem na parte interna da camisa retirando o fundo da mesma chegando até o diâmetro maior da camisa e aprofundando a usinagem até encostar-se ao tubo para haver a quantidade adequada de solda.Tivemos que fazer um novo fundo tornando-o mais reforça do e com as medidas de encaixe do diâmetro interno do tubo. Na parte superior do fundo foi feito um chanfro adequado para uma quantidade de solda maior.Após este procedimento, foi feita a montagem conforme a foto . Podem os verificar que o canal feito na usinagem está adequado para uma quantidade de solda necessária para agüentar alta pressão.Depois de preenchido o canal com solda MIG, a camisa foi usinada novamente para retirada de excesso de solda conforme foto e para deixar a face centralizada.
